Фильтр для воды промышленный
Устройство Чистой Воды
(УЧВ)
 УЧВ применяются для доочистки (очистки) питьевой воды в системах централизованного и
нецентрализованного водоснабжения. Метод доочистки воды на природных сорбентах позволяет
получать чистейшую питьевую воду, очищенную от бактерий, активного хлора, тяжелых металлов,
хлорорганических соединений и других вредных примесей. Многоступенчатая сорбционная очистка
позволяет получать воду, сбалансированную по своему химическому составу, что весьма важно для
жителей данного региона. В процессе фильтрации с помощью ультрафиолетового облучателя вода
обеззараживается, а с помощью серебряного генератора вода насыщается ионами серебра, что
обеспечивает гарантийный срок годности воды - 1 год. Кроме того, «Серебряная вода» благотворно
влияет на организм человека, улучшает работу головного мозга, выводит из организма соли тяжелых
металлов и т.п. Вода рекомендуется без ограничения в качестве питьевой воды и не требует кипячения.
|
Водоподготовка для производства питьевой
бутилированной воды.
1000 литров в час.
Предложение
является первичным и может быть доработано с учетом замечаний и пожеланий
Заказчика.
Данные брались
из расчета пиковой производительности _1,5 м3/час, номинальной _1,0
м3/час, суточного водопотребления
12 м3
, система работает 12 часов в сутки, давление
в подводящей магистрали – 3-5 атм., анализ
воды – водопроводная вода г. Санкт-Петербурга.

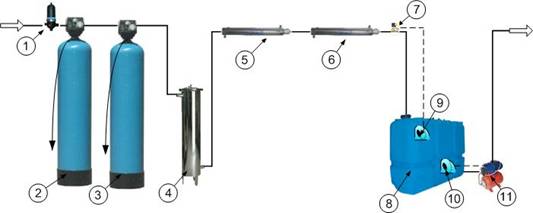

Рисунок 1. Принципиальная схема очистки
Таблица 1. Принципиальная схема очистки
№
|
Марка
|
Описание
|
Примечание
|
|
AZUD Modular 300-
2”
|
Фильтр грубой очистки
дискового типа 100 мкм для очистки от крупных механических частиц и защиты управляющих клапанов фильтров. |
|
|
Фильтр SF 14/ WS1-TC
Pyrolox
|
Фильтр осадочный для
очистки от взвешенных частиц, окисленного и растворенного железа. Корпус фильтра из стекловолокна, габариты D360х H1900
мм, присоединительные размеры –
1”
,
общий объем загрузки – 98л, фильтрующая среда – обезвоженный диоксид кремния Filter Ag и Pyrolox (соотношение 2:1),
управление автоматическое по таймеру, регенерация – противоточная промывка.
Поток на обратную промывку – не менее 3,0 м3/час. Сброс воды в канализацию – до 1,0м3 за одну
промывку. |
Срок службы фильтрующей
среды – 2-3 года. Стоимость сменной загрузки – 10970 руб. |
|
Фильтр CF 14/ WS1-TC |
Фильтр сорбционный для
очистки от растворенных органических соединений, свободного хлора,
посторонних привкусов и запахов. Корпус фильтра из стекловолокна, габариты D360х H1900 мм, присоединительные
размеры –
1”
,
общий объем загрузки – 98л, фильтрующая среда – активированный уголь,
управление автоматическое по таймеру, регенерация – противоточная промывка. Сброс воды в канализацию – до 0,8м3 за одну
промывку. |
Срок службы фильтрующей
среды – 1 год. Стоимость сменной загрузки – 5670 руб. |
|
Гейзер-Джамбо
20”
|
Финишный механический
фильтр картриджного типа, препятствует выносу частиц загрузки из предыдущего
фильтра в сеть потребления. Габариты корпуса фильтра D180хH590мм,
присоединительные размеры –
1”
,
картридж – плетеный полипропилен 5
мкм. |
Срок службы сменного
картриджа – до 3 месяцев. Цена сменного картриджа – 1205 руб. |
|
Sterilight S8Q
|
Ультрафиолетовый
стерилизатор воды, пиковая производительность - 1,8 м3/час, габаритные
размеры – D90 х L660мм, присоединительные размеры – 3/4”, мощность – 37 Вт. |
|
|
Ионатор серебра |
Производительность до 3
м\куб. в час. |
|
|
Клапан электромагнитный
1”
н.з.
|
Перекрывает
магистраль при наполнении емкости 8 и
на время регенерации фильтров. |
Управляется микропереключателями,
установленными в АКУ фильтров. Цена одного микропереключателя – 425 руб. |
8.
|
Накопительная емкость 1500л.
|
Для хранения очищенной
воды и обеспечения пикового водопотребления. Универсальная пластиковая емкость. Габаритные размеры – Д 1500х
В1650хШ 750мм. |
Можно приобрести на
месте емкость нужного объема.
|
9.
|
Поплавковый датчик уровня
|
Закрывает клапан 7 при наполнении емкости 8. |
|
10.
|
Поплавковый датчик уровня
|
Отключает насос 11 при
опорожнении емкости 8. |
|
11.
|
Насосная станция
|
Для подачи воды на
розлив. Приобретается заказчиком самостоятельно или используется имеющееся
оборудование. |
|
Цена:
|
215000 руб.
|
Примечания.
1.
В указанную схему не входит стоимость “обвязки”.
Стоимость труб и фитингов для подключения системы составляет 3-7% от стоимости
оборудования (зависит от конкретных сантехнических условий).
2.
Стоимость монтажа и пусконаладочных работ составляет– 20 000 руб.
|
| |
Комплект на
производительность 3000 литров в час.
Предложение является первичным и может быть доработано
с учетом замечаний и пожеланий Заказчика.
Данные брались из расчета пиковой
производительности _4,0 м3/час, номинальной _3,0 м3/час,
суточного водопотребления
24 м3
, система работает 8 часов в сутки, давление в
подводящей магистрали – 3-5 атм., анализ
воды – водопроводная вода г. Санкт-Петербурга.

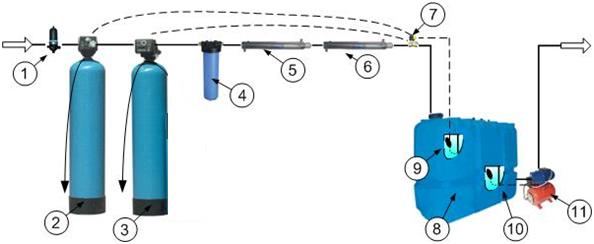

Рисунок 1. Принципиальная схема очистки
Таблица 1. Принципиальная схема очистки
№
|
Марка
|
Описание
|
Примечание
|
|
AZUD Modular 300-
2”
|
Фильтр
грубой очистки дискового типа 100 мкм для очистки от крупных механических
частиц и защиты управляющих клапанов
фильтров. |
|
|
Фильтр SF 21/ MG |
Фильтр осадочный
для очистки от взвешенных частиц. Корпус фильтра из стекловолокна, габариты D550х H2300
мм, присоединительные размеры – 11/2”, общий объем загрузки – 239л,
фильтрующая среда – обезвоженный диоксид кремния Filter Ag,
управление автоматическое по таймеру, регенерация – противоточная промывка.
Сброс воды в канализацию – до
2,0
м3
за одну промывку.
|
Срок
службы фильтрующей среды – 2-3 года. Стоимость сменной загрузки – 6580 руб. |
|
Фильтр СF 21/ MG |
Фильтр сорбционный для
очистки от растворенных органических соединений, свободного хлора,
посторонних привкусов и запахов. Корпус фильтра из стекловолокна, габариты D550х H2300
мм, присоединительные размеры – 11/2”, общий объем загрузки – 239л,
фильтрующая среда – активированный уголь, управление автоматическое по
таймеру, регенерация – противоточная промывка. Сброс воды в канализацию – до 2,0м3 за одну промывку. |
Срок
службы фильтрующей среды – 1 год. Стоимость сменной загрузки –13570 руб |
|
Гейзер-8ЧН |
Финишный
механический фильтр мешочного типа, препятствующий выносу частиц
загрузки из предыдущего фильтра в сеть потребления. Габаритные размеры
фильтра – H1300хD300мм,
присоединительные размеры – 11/2”,
фильтрующий элемент – мешок из полиэстера 5 мкм. |
Цена
сменного мешка – 530 руб.
Мешок
подлежит восстановлению (стирке). |
|
Sterilight S12Q
|
Ультрафиолетовый
стерилизатор воды, производительность - 3,0 м3/час, габаритные размеры – D90
х L780мм,
присоединительные размеры –
1”
,
мощность – 39 Вт.
|
|
|
Ионатор серебра |
Предназначен для консервации
воды. |
|
|
Клапан электромагнитный
1”
н.з.
|
Перекрывает магистраль при наполнении емкости 8 и на время
регенерации фильтров.
|
|
8.
|
Накопительная емкость
|
Для хранения очищенной воды и обеспечения пикового
водопотребления.
|
Оборудование заказчика.
|
9.
|
Поплавковый датчик уровня
|
Закрывает клапан 7 при наполнении емкости 8.
|
|
10.
|
Поплавковый датчик уровня
|
Отключает насос 11 при опорожнении емкости 8.
|
|
11.
|
Насосная станция
|
Для подачи воды на розлив.
|
Оборудование заказчика.
|
Цена
|
450 000 руб. |
Примечание.
Для доведения очищенной воды до норм физиологической
полноценности по кальцию, магнию и общему солесодержанию возможно
дозирование перед накопительной емкостью
растворов соответствующих солей. Мы
можем предложить блок дозирования в составе:
-насос-дозатор Etatron DLX/VFT-MB 05-07
стоимостью 13770 руб.
- импульсный расходомер Etatron 1CNT066-
1”
Cold стоимостью 6330 руб.
|
| |
| |
| |
| |
| |
| |
|
|
